Vai līdzstrāvas ligzdu var pielodēt ar vadu

Jā, lielākā daļaLīdzstrāvas ligzdas-tostarp paneļa stiprinājumu, paneļu-montētu un pat dažus skrūvju-bloķēšanas variantus-var pielodēt ar vadiem, un šī ir izplatīta metode elektrisko savienojumu izveidošanai starp ligzdu un ierīces iekšējo shēmu. Iespējamība ir atkarīga no ligzdas spailes konstrukcijas, un pareiza lodēšana nodrošina drošu, zemas pretestības savienojumu, kas samazina strāvas zudumu vai periodiskas problēmas.​

1. Kuras līdzstrāvas ligzdas atbalsta vadu lodēšanu?

Iespēja lodēt vadus ir atkarīga no domkratā iebūvētajiem{0}}savienojuma spaiļu veidiem, un visizplatītākie ir divi saderīgākie modeļi:​

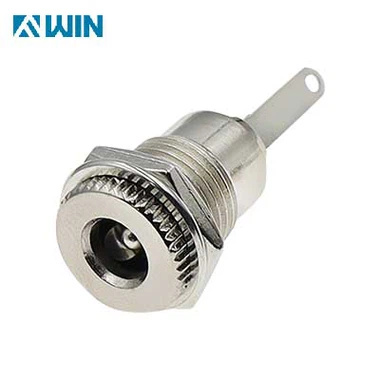

Lodēšanas izciļņi: plaši atrodami paneļa stiprinājuma līdzstrāvas barošanas ligzdās (kā norādīts iepriekšējā sadaļā “Galvenās funkcijas”). Tās ir mazas metāla cilpas vai paplašinājumi, kas integrēti ligzdas konstrukcijā. Lodēšanas uzgaļi ir īpaši izstrādāti stiepļu lodēšanai,{1}}tiem ir plakanas vai izliektas virsmas, lai noturētu vadus vietā lodēšanas laikā, tāpēc tie ir ideāli piemēroti augstas -uzticamības lietojumiem (piemēram, rūpnieciskām iekārtām, medicīnas ierīcēm).​

Caur-caurumu spailēm: bieži sastopamas plates-montētās līdzstrāvas ligzdās (piem., cilindriskās ligzdās, kas pielodētas pie PCB), šiem spailēm ir caurumi, kas ļauj pirms lodēšanas ievietot atdalītos vadu galus. Lai gan PCB savienojumiem bieži tiek izmantoti caurum{5}}caurumi, tie var arī pieņemt vadus tieši, ja ligzda nav piestiprināta pie plates (piem., pielāgotos DIY projektos).​

Piezīme. Skrūvējamo{0}}kontaktligzdu līdzstrāvas ligzdām (kuras izmanto skavām, lai nostiprinātu vadus) nav nepieciešama lodēšana, taču daudzos joprojām ir iekļauti izvēles lodēšanas punkti lietotājiem, kuri dod priekšroku pastāvīgam savienojumam.​

2. Galvenie soļi vadu lodēšanai līdzstrāvas ligzdā

Lai nodrošinātu drošu un efektīvu lodēšanas savienojumu, rīkojieties šādi:

Sagatavojiet sastāvdaļas:

Noņemiet 3–5 mm izolāciju no stieples gala (izmantojiet savītu vadu, lai nodrošinātu elastību, vai cieto vadu, lai nodrošinātu stingrību, atkarībā no pielietojuma).​

Notīriet domkrata lodēšanas uzgaļus/termināļus ar smalku smilšpapīru vai izopropilspirtu, lai noņemtu oksidāciju,{0}}tas nodrošina labu siltuma pārnesi un stipru savienojumu.​

Nostipriniet ligzdu: izmantojiet skrūvspīļu vai skavu, lai noturētu līdzstrāvas ligzdu stabili (lodēšanas laikā nepieskarieties tam ar rokām, lai izvairītos no apdegumiem vai nepareizas izlīdzināšanas).​

Skārda vadu un spailes:​

Uzklājiet nelielu daudzumu lodēšanas uz attīrīto stieples galu ("alvošana")-tas pārklāj vara pavedienus un novērš nodilumu.​

Uzkarsējiet domkrata spaili ar lodāmuru (250–300 grādi standarta lodēšanai) un pievienojiet spailēm nelielu lodēšanas daudzumu, lai to sagatavotu.​

Izveidojiet savienojumu: novietojiet alvoto vadu uz gruntētā spailes, karsējiet abus ar lodāmuru 2–3 sekundes, pēc tam ievadiet lodmetālu spraugā starp vadu un spaili. Lodēšanai ir jāplūst vienmērīgi, veidojot spīdīgu, konusa -veido savienojumu (izvairieties no pārmērīgas lodēšanas, kas var izraisīt īssavienojumus).​

Atdzesējiet un pārbaudiet: ļaujiet savienojumam dabiski atdzist (nepūtiet uz tā), pēc tam pārbaudiet, vai nav plaisu, aukstā lodēšanas (blāvs, graudains izskats) vai atsegts varš -tas norāda uz vāju savienojumu.​

3. Piesardzības pasākumi, lai izvairītos no problēmām

Polaritātei ir nozīme: līdzstrāvas ligzdām ir fiksēta polaritāte (centrā pozitīva/negatīva). Atzīmējiet vai atzīmējiet, kura spaile ir savienota ar pozitīvo (+) un negatīvo (-) vadu, -apgriežot tos, var sabojāt ierīci.​

Izmantojiet pareizo lodmetālu: izvēlieties 60/40 alvas -svina lodmetālu (vispārējai lietošanai) vai bezsvinu -lodmetālu (lietojumiem, kas ir saderīgi ar RoHS-) ar plūsmas serdi, lai samazinātu oksidēšanos.​

Aizsargājiet domkrata korpusu: lielākā daļa līdzstrāvas ligzdas korpusu ir izgatavoti no plastmasas (piemēram, ABS, PBT). Turiet lodāmurs tālāk no korpusa, lai novērstu kušanu, -izmantojiet siltuma izlietni, ja spaile atrodas tuvu plastmasas daļām.​

Pārbaudiet savienojumu: pēc lodēšanas izmantojiet multimetru, lai pārbaudītu nepārtrauktību starp vadu un ligzdas spaili (nav pretestības=labs savienojums) un nodrošiniet, ka starp pozitīvajiem un negatīvajiem spailēm nav īssavienojumu.​

Rezumējot, vadu lodēšana ir derīga, uzticama metode līdzstrāvas barošanas ligzdu pievienošanai -īpaši tām, kurām ir lodēšanas uzgaļi (piemēram, paneļa montāžas modeļi)-, un to plaši izmanto gan profesionālās ražošanas, gan pašdarba projektos, kad ir nepieciešams pastāvīgs, zemas-pretestības savienojums.
